直流无刷电机用途广泛，具有高效节能、使用寿命长、运行可靠无电火花、结构简单易维护等性能优势，在办公设备、智能家居、消费家电、工业设备、医疗设备等领域已规模化落地。随着智能化技术与成本的持续优化，BLDC应用将进一步提升在各行业的渗透率，泵类设备便是其中一种。

       极海电机控制芯片产品旨在满足终端市场提出的功能丰富、性能稳定、易用灵活的应用要求。APM32F035电机控制专用MCU具有良好的灵活性和可扩展性，适用于多种类型的电机控制应用，并提供丰富的配置选项和接口标准，包括预驱、LDO、保护电路、多种通信接口等，可简化应用外围电路设计、提高系统集成度。

       APM32F035高压灌溉水泵参考设计介绍

       基于降本增效考量，极海推出APM32F035 220V高压灌溉水泵参考设计，具有增强的抗干扰性，支持恒功率控制，保证水流量稳定。该参考设计不仅包含了电机控制所需的核心功能和高性能算法，还充分考虑与其他外围器件的良好互联和协同工作。

       APM32F035作为该参考设计的主控芯片，负责控制整机系统的运行和参数调节，执行电机控制逻辑和信号采样；通过UART接收上层应用下发的控制指令，进而执行内部电机算法逻辑控制，并同步对母线电压信号以及电机相电流信号进行ADC采样，然后输入至MCU内部进行处理，可保障电机更为高效、平稳、低噪声地运行。

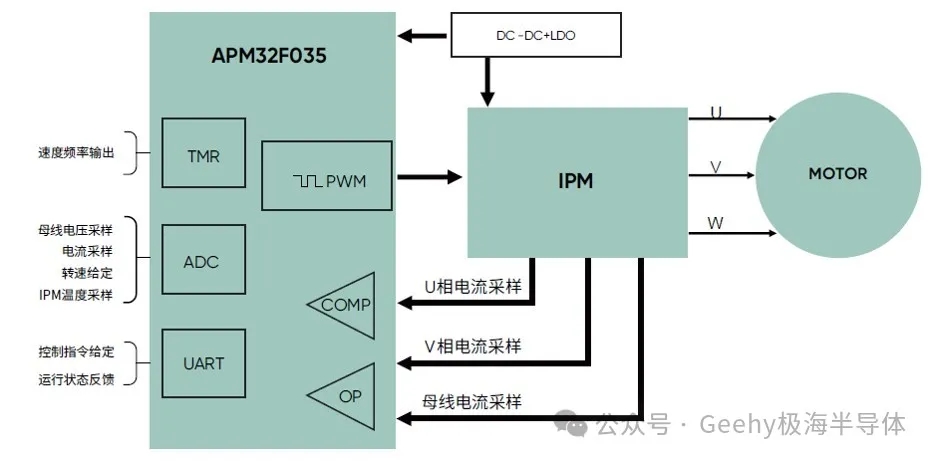

APM32F035高压灌溉水泵应用方案实现框图

       APM32F035高压水泵参考设计特点：

■  采用无感FOC矢量控制，高效率、低噪声

■  集成多运放、比较器，精简电路，降低干扰

■  高控制带宽，适应各种负载场景，流量波动小

■  具备离水保护、过/欠压、软件过流、硬件过流、IPM温度过高等保护功能，实时监控电机状态，安全可靠

■  高速运转，满足超高扬程需求

■  超高响应，快速启停，提供各种水流功能。

       APM32F035电机控制专用MCU关键优势：

●  基于Arm® Cortex®-M0+内核，72MHz高主频

●  Flash 64KB, SRAM 10KB ，BootLoader 4KB

●  内置M0CP 协处理器：硬件配置包括移位、32bit/32bit 除法器、开方、三角函数等，用更短运算时间实现更复杂运算

●  模拟外设：OP-AMP×4，COMP×2，12-bit ADC×1

●  数字外设：SPI×1，U(S)ART×2，I2C×1，CANx1，DMA

●  电机专用PWM：支持互补、刹车，可与M0CP联动

       APM32F035 220V高压灌溉水泵参考设计提供包含软件（程序代码）、开发板、技术手册、SDK等在内的开发资料包。如您有意，可通过极海官网公布的联系方式获取。

       极海专注于为电机市场提供先进、可靠、且具性价比的芯片及解决方案，今年将推出内置预驱的APM32M3514系列电机控制专用MCU、GHD3440双N沟道三相电机专用栅极驱动器、GHD3125R 3P+3N电机专用三相栅极驱动器等新品，可有效满足电机应用深度开发需求。
