智融科技全氮化镓65W充电器充电宝二合一 大容量 大功率
发布时间：2023-06-19 点击：301
智融科技是国内较早进入高集成移动电源快充SOC芯片设计领域的公司之一，所推出的移动电源芯片具有接口支持多，协议支持全面，内部集成开关管等控制逻辑，支持数码管电量显示，功能强大等种种优点，被多家移动电源厂商广泛采用。

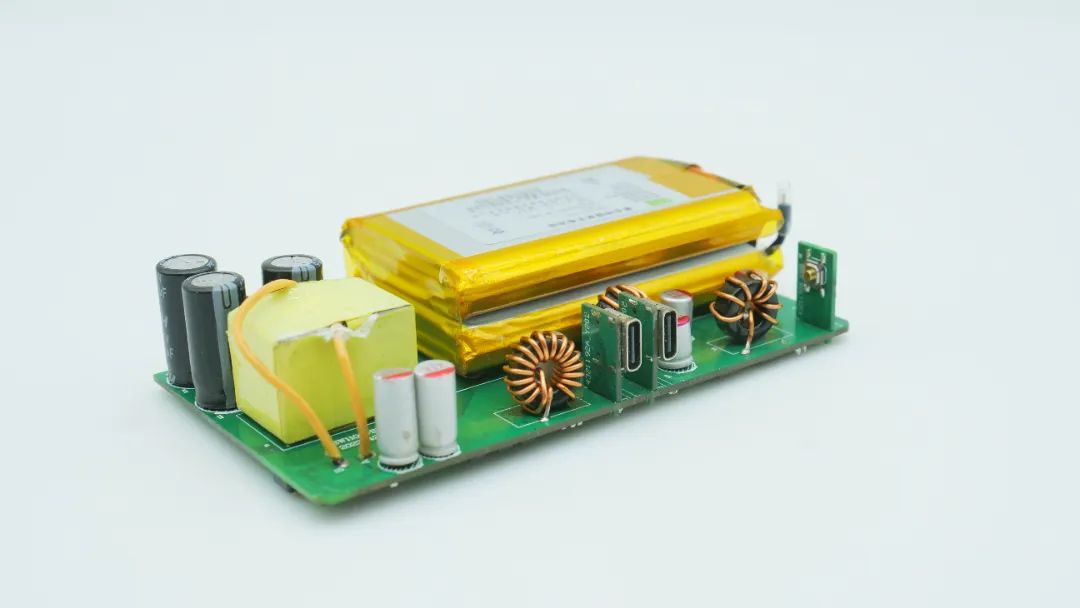

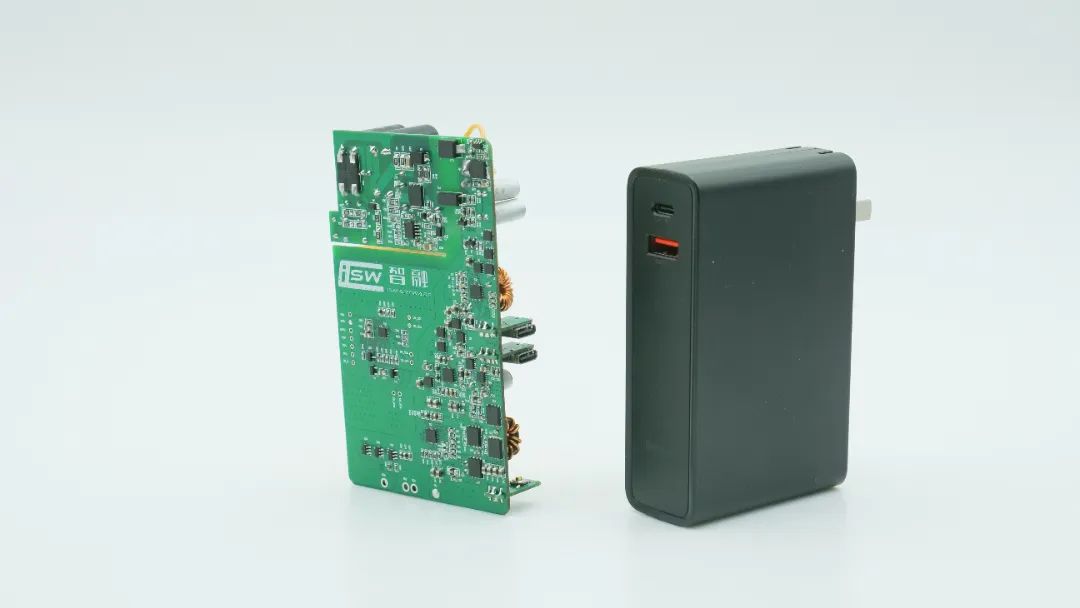

本次介绍的解决方案是一种既是充电宝又是充电器的2合1充电方式，在提升充电效率同时，大幅节省出行收纳的空间。
该方案能内置2-4串大容量电池，智能调整输出电压、电流和功率分配，能多次给设备充电的同时，还满足蓝牙耳机、智能手环等小电流设备以及手机、平板、笔记本等多设备充电。设备充满电后，充电器智能切换为充电宝自充模式，相当便捷。
AC在线，适配器模式，USB输出电压20V，ACDC母线电压设置在22V左右， 富裕功率可经过SW7201经锂电池充电。
AC离线，移动电源模式，电池电压经SW7201反向升压到22V，USB输出电压可达20V。

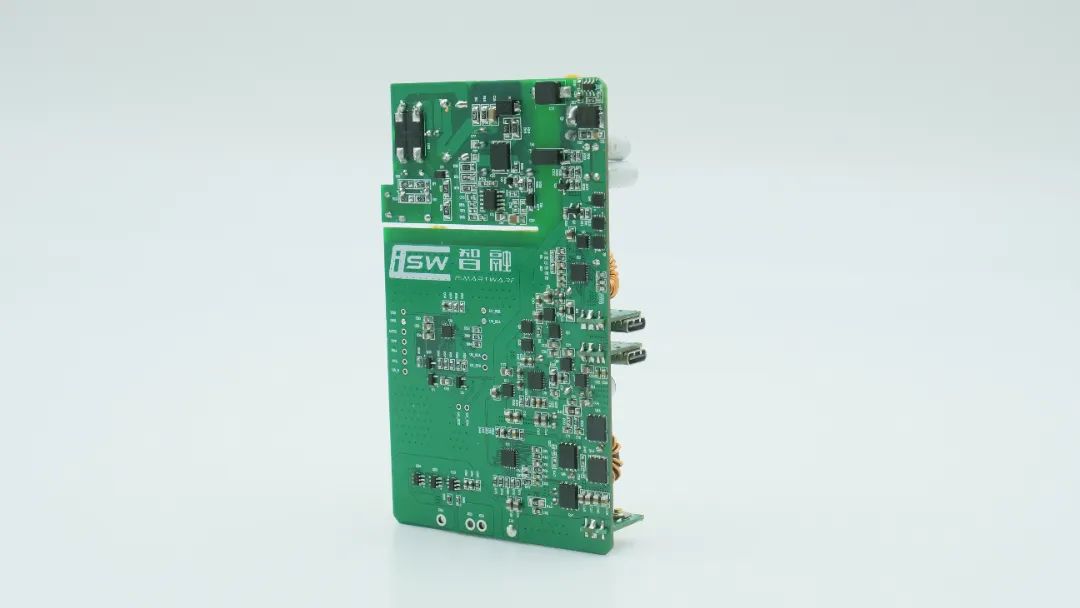

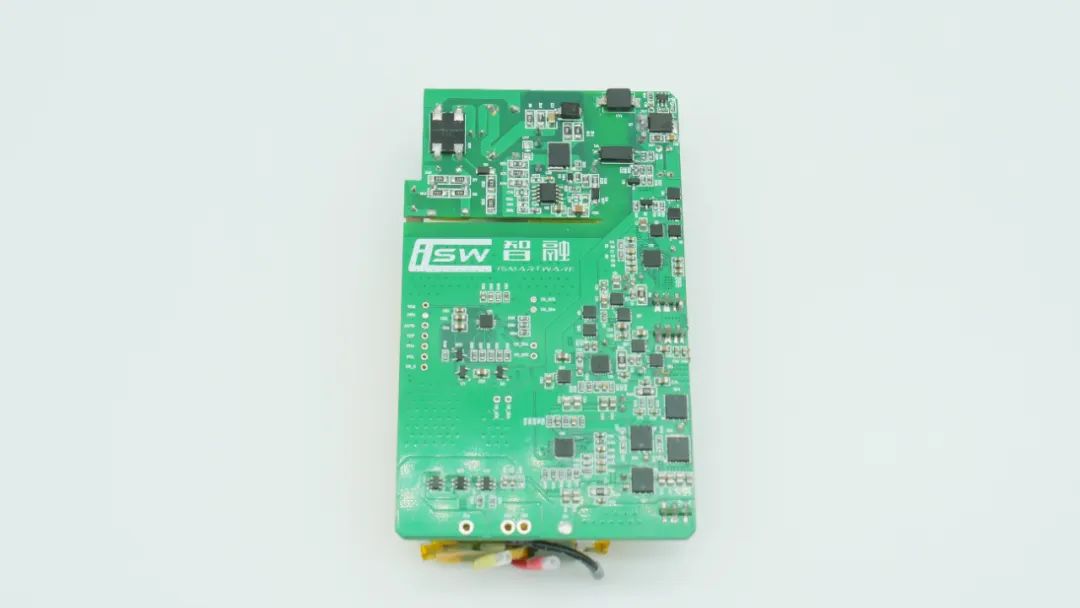

目前市面上移动电源都需配备充电器供电，旅行出差携带众多充电设备，造成出门在外极其不便，为解决此类烦恼，智融科技现推出全氮化镓65W充电器充电宝二合一全套方案—————SW1125+SW1608+SW3536+SW7201 ，AC在线，最大支持65W输出功率，支持多USB口输出、支持动态功率分配，富裕功率可给电池充电。AC离线，移动电源模试,电池电压经Buck-boost芯片转换成后给后级SW3536供电，USB输出电压可达20V。
| # | Top 8 Movies | Year |
|---|---|---|
| 1 | Shawshank Redemption | 1994 |
| 2 | The Godfather | 1972 |
| 3 | The Godfather: Part II | 1974 |
| 4 | The Good, Bad and Ugly | 1966 |
| # | Top 8 Movies | Year |
|---|---|---|
| 1 | Shawshank Redemption | 1994 |
| 2 | The Godfather | 1972 |
| 3 | The Godfather: Part II | 1974 |
| 4 | The Good, Bad and Ugly | 1966 |
| # | Top 8 Movies | Year |
|---|---|---|
| 1 | Shawshank Redemption | 1994 |
| 2 | The Godfather | 1972 |
| 3 | The Godfather: Part II | 1974 |
| 4 | The Good, Bad and Ugly | 1966 |
PWM控制器SW1125 一款针对离线式反激变换器的高性能高集成度准谐振电流模式PWM控制器。芯片集成有700V高压启动电路、线电压掉电检测和X电容放电功能。
SW1125工作于带谷底锁定功能的谷底开启模式，同时集成频率抖动功能以优化EMI性能；当负载降低时，芯片从PFM模式切换至BURST模式工作以优化轻载效率，空载待机功耗小于50mW。
SW1125 完备的保护功能
☞ 内置过温保护及外部NTC设定过温保护
☞ 最大输出电流限制
☞ VDDH\VDDL过压及欠压保护
☞ 输出过压及短路保护
☞ 电感电流逐周限制及二次过流保护
☞ 输出过载保护
SW1125 高效低功耗
☞ 待机功耗小于 50mW
☞ 带噪声抑制的轻载突发模式
☞ 8V～100V 超宽范围 VDDH 供电
☞ 带谷底锁定的谷底开启工作模式
SW1125 轻松应对EMI
☞ 频率抖动优化 EMI 性能
☞ 内置软启动电路
☞ 专门优化的驱动电路
SW1125 集成度高
☞ 集成E-Mode氮化镓晶体管
☞ 集成高压启动（700V）
☞ 集成高压 BROWN-IN & BROWN-OUT
☞ 集成 AC 掉电侦测和 X 电容放电
同步整流控制器SW1608 一款针对离线式反激变换器的副边同步整流管（MOSFET）驱动的高性能控制器。配合MOSFET 使用替代肖特基整流二极管，可以显著提高系统效率。
SW1608 具有VCC 自供电功能，无需辅助绕组供电。支持宽输出电压范围，支持High Side/LowSide 多种应用场景，支持CCM/QR/DCM 多种工作模式。
SW1608 集成的智能导通检测功能，可以防止DCM 振铃引起的误导通；芯片具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。

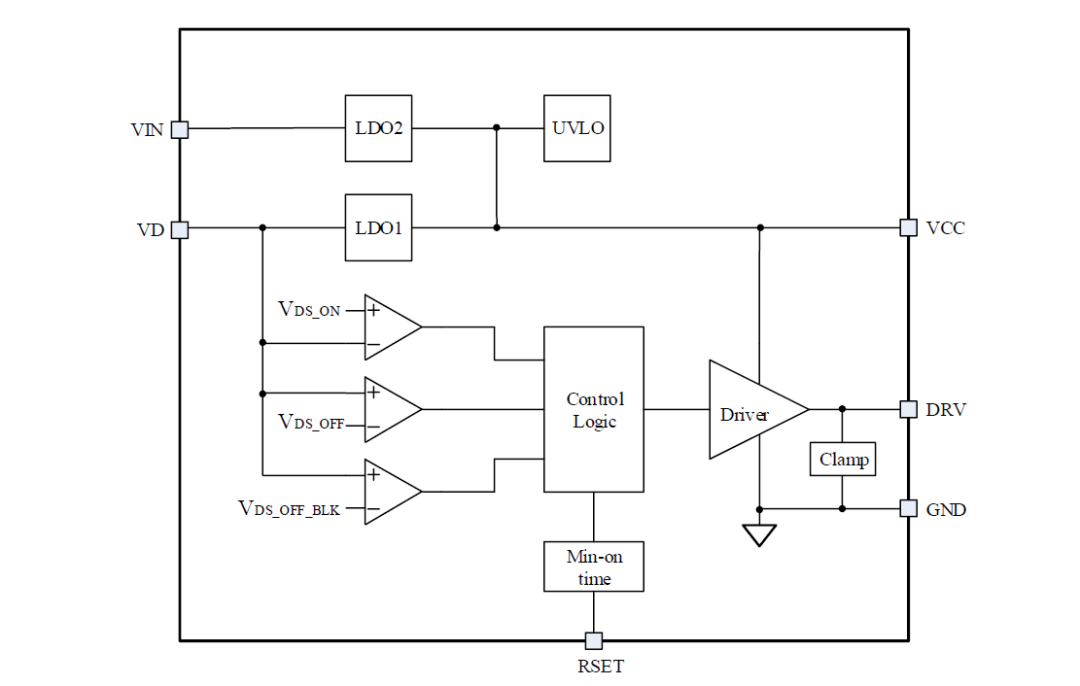

SW1608 功能框图
SW1608 高频率工作
☞ 支持600KHz 工作频率
☞ Minimum-on 时间可配置
☞ 超快开启/关断传输延迟
SW1608 多工作模式
☞ 兼容CCM/QR/DCM 模式
☞ High Side/Low Side 应用
☞ VCC自供电，无需辅助绕组
SW1608 高可靠性
☞ 智能导通检测，防止DCM 模式误导通
☞ 集成驱动电平动态调整
☞ 超快开启/关断传输延迟
☞ 超低待机功耗
DC-DC协议控制器SW3536 ，一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了7A高效率同步降压变换器，支持PPS/ PD/ QC/ AFC/ FCP/ SCP/ PE/ SFCP/TFCP等多种快充协议，最大支持140W输出功率，集成CC/CV模式、双口管理逻辑以及双芯片动态功率分配。
SW3536为同步整流降压拓扑，支持40V输入，内置同步整流降压控制器，搭配使用硅MOS或氮化镓开关管，电感电容等，即可实现140W大功率输出。内置的降压控制器开关频率为125KHz，支持PFM/PWM模式运行以优化转换效率。
SW3536内置输出线损补偿，支持双输出口独立限流，支持过热降功率和过热关机功能。芯片支持引脚外接电阻来配置输出功率以及动态功率分配，无需外置单片机来为多口输出配置。新增了输入电压调节功能，在输出未接入设备时，降低输入电压，从而降低整体功耗，满足更高的能效要求。
SW3536内置12位ADC，支持输入电压，输出电压，USB接口输出电流，温度采集，可使用单片机读取芯片参数，实时显示工作状态。

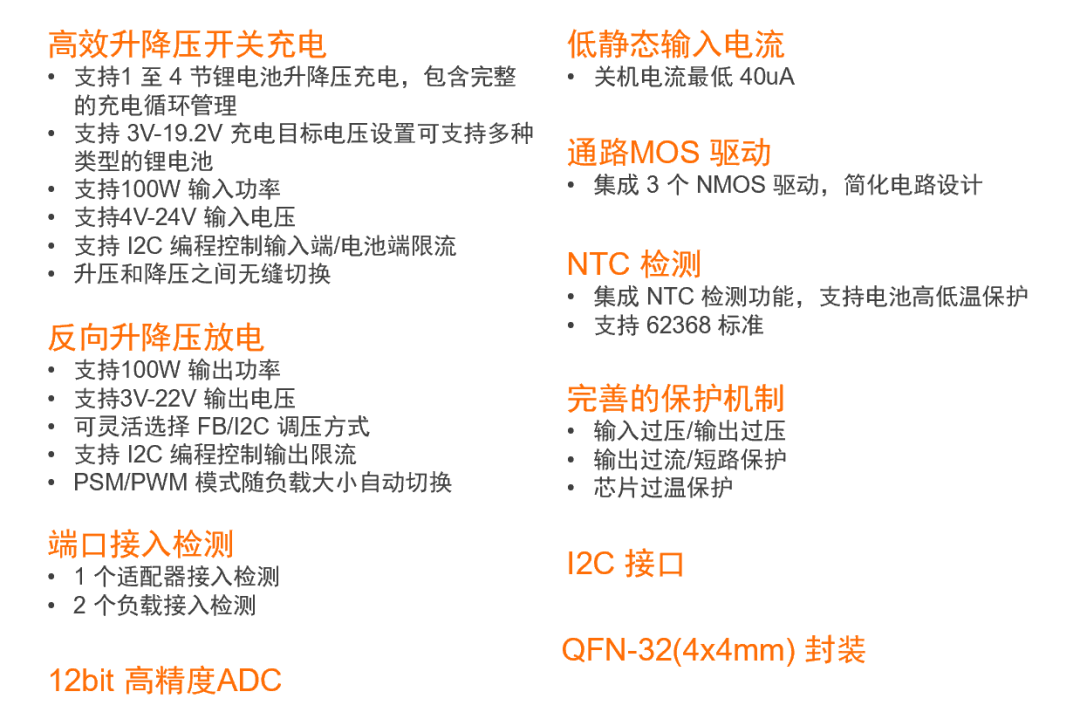

升降压控制器SW7201，一款高效率的同步4管双向升降压充放电控制器，支持1-4节电池的充放电管理，支持I2C控制，可以提供最大100W的功率输出，支持多路输入输出检测及通路驱动，配合MCU和协议芯片可组成一个简洁完整的双向快充方案。
| # | Top 8 Movies | Year |
|---|---|---|
| 1 | Shawshank Redemption | 1994 |
| 2 | The Godfather | 1972 |
| 3 | The Godfather: Part II | 1974 |
| 4 | The Good, Bad and Ugly | 1966 |
亮点1：
可边充电边储电
亮点2：
GaN氮化镓技术
亮点3：
双口快充动态分配功率
亮点4：
10000mAh（5000mAh*2）大容量
亮点5：
极简二合一，便携小体积
亮点6：
LED电量显示，快速了解工作状态
亮点7：
主流快充协议全兼容
智融科技双充方案能边充边储电，PD65W在AC模式下兼容市面上绝大部分笔记本电脑及手机快充。加上多重电路保护功能、多快充协议全兼容，自动识别设备并匹配充电功率等优势，让用户多台设备同时快充充电，边充边玩，让快充与生活无缝连接。
| # | Top 8 Movies | Year |
|---|---|---|
| 1 | Shawshank Redemption | 1994 |
| 2 | The Godfather | 1972 |
| 3 | The Godfather: Part II | 1974 |
| 4 | The Good, Bad and Ugly | 1966 |

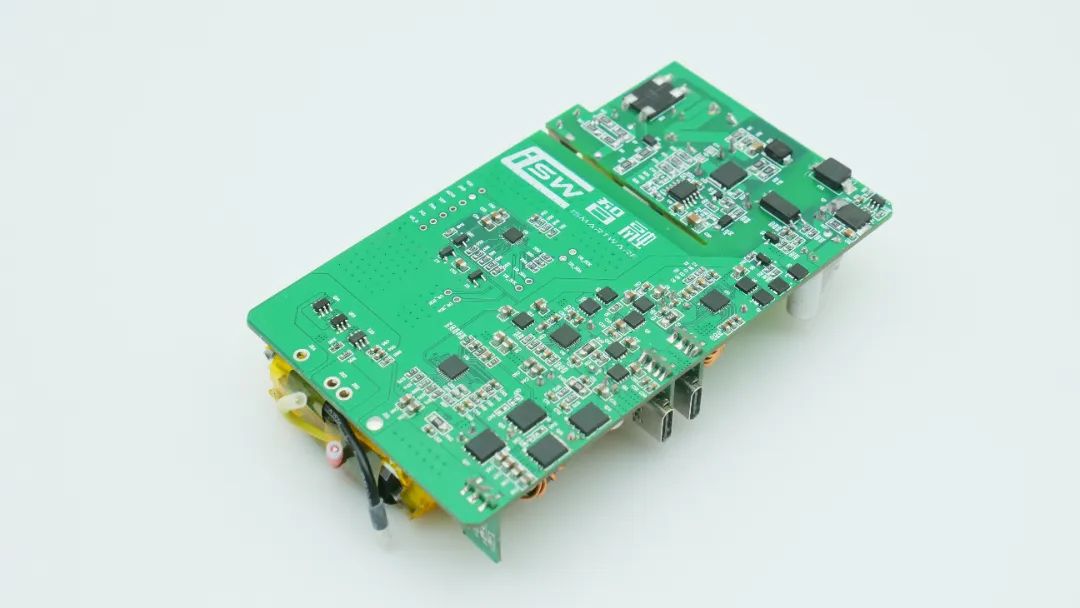

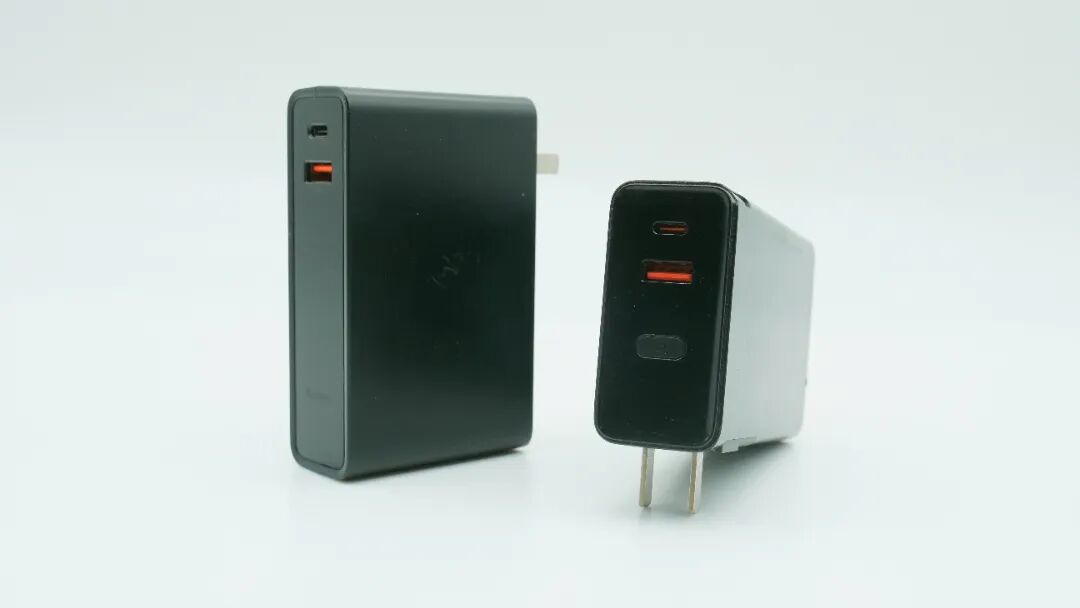

该方案已在国内知名消费电子品牌 Baseus倍思的第四代能量堆 上量产多年，现充电宝+充电器二合一可升级成智融科技全套解决方案—— 同步整流控制器 SW1608 + PWM控制器 SW1125 + DCDC协议控制器 SW3536 + 升降压控制器 SW7201 。完整软硬件参考设计、详细技术资料及样品请联系各大代理商获取。
