JS32M040/042是使用高性能的ARM®Cortex™-M0为内核的32位微控制器，最高工作频率可达72MHz，内置高速存储器Flash64/32KB和RAM8/6KB，丰富的增强型I/O端口和外设连接到外部总线。本产品包含1个12位ADC、1个16位高级定时器、6个16位通用定时器、1个基本定时器、1个独立看门狗、1个窗口看门狗、1个系统时间定时器。还包含标准的通信接口：2个SPI/IIC接口、2个UART接口。

应用方案可通过ESD静电±8kV接触/±15kV空气、EFT电快速脉冲群±4.5KV动态、CS传导抗扰10V动态和CE、RE性能测试等第三方合格检测，具有高可靠性和高稳定性。

• 内核与系统

    –32位ARM® Cortex™-M0处理器内核

    – 最高工作频率可达72MHz

    – 1个指令周期32位硬件乘法器，8指令周期32bit除32bit的除法器

    – 32个中断源，可配置4层中断优先级

    – 支持SWD调试接口

    – 支持位带

• 存储器

    – 64K/32K字节闪存程序存储器

    – 8K/6K字节SRAM

    – Flash 1Bit ECC

   • 时钟、复位和电源管理

    – 1.8V ~ 5.5V 供电

    – 片上电容LDO为芯片内系统供电，LDO带过流保护

    – 上电/断电复位(POR/PDR)、7档可编程电 压监测器(PVD)

    – 内嵌72MHz(±1.5%全温度范围) 高速振荡器，常温精度0.5%

    – 内嵌低速振荡器256KHz

    – 内置时钟安全系统(CSS)

    – WDT复位

• DMA 支持

    –支持的外设：FLASH，CRC，TIMER，ADC，SPI，IIC，UART

• 多达 44 个快速 IO


    – 27/29/42/44个多功能双向IO，支持开漏输出

    – IO内置上拉电阻40K，下拉电阻40K

    – 4个IO（JS32M042支持4个，JS32M040支持3个）可以触发边沿响应中断，唤醒低功耗模式

• 通讯接口外设


    – 2路SPI，主机模式下最高支持24Mbit/s， 支持1/2线主从模式，支持IIC模式

    – 2路UART，支持单线通信

• 比较器

    – 2个高速比较器，4档迟滞电压可配置，具备唤醒能力

    – 支持轨到轨电压输入

    – 支持内部6位DAC参考

    – 支持中断、刹车

    – 支持功耗配置

• 运算放大器

    – 2个运算放大器，8个增益放大倍数可选，支持4种工作模式

    – 支持单端、差分输入

    – 支持内部失配校准

    – 支持内部VCM

    – 支持PGA模式放大倍数：

    单端1/2/4/8/12/16/24/32

    差分1/3/7/11/15/23/31

•  10 个定时器


    – 1个16位高级定时器，4个独立通道（带4路互补），支持输入捕获/输出比较/互补输出/PWM输出/单脉冲输出/正交编码输入，支持中心/边沿对齐,支持死区控制和紧急刹车

    – 5个16位通用定时器，支持输入捕获/正交编码输入/输出比较/PWM输出/单脉冲输出，霍尔传感器接口，支持中心/边沿对齐

    – 1个16位基本定时器，提供时间基准,支持低功耗

    – 1个独立看门狗

    – 1x7bit 窗口看门狗

    – 1个系统时间定时器：24位自减型计数器

• 高安全性


    – 支持硬件加解密程序，防止程序被盗

    – 支持16/32位CRC校验，保证数据准确性

    – 支持ECC纠错，提高程序存储可靠性

• 低功耗模式


    – 支持IDLE，STOP，SLEEP模式

    – 5.2uA@SLEEP：5V，系统时钟 256KHz， 等待IO按键唤醒，CPU停止

    – 2.9uA@SLEEP：5V，没有其它外设，等待IO 按键唤醒，所有时钟关闭，CPU停止

    – 唤醒时间最快24us

• 1 个 12 位高精度 ADC


    – 支持最高 1.2MSPS采样率

    – 支持13路转换通道

    – 支持内部参考电压

    – 支持阈值比较

    – 支持注入转换功能

    – 转换范围：0 ~ VAVCC

• 96 位的芯片唯一 ID(UID)




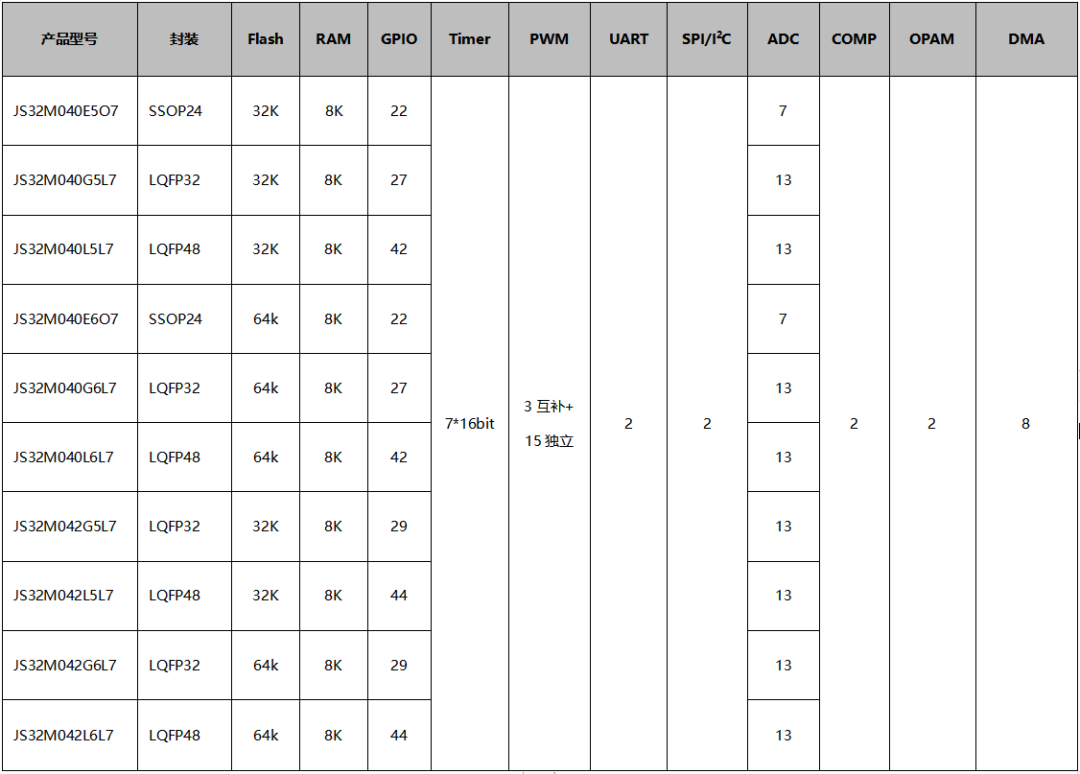

• 封装

    – SSOP24

    – LQFP32

    – LQFP48

• 工业级温度范围

    – -40℃ ~ 105℃

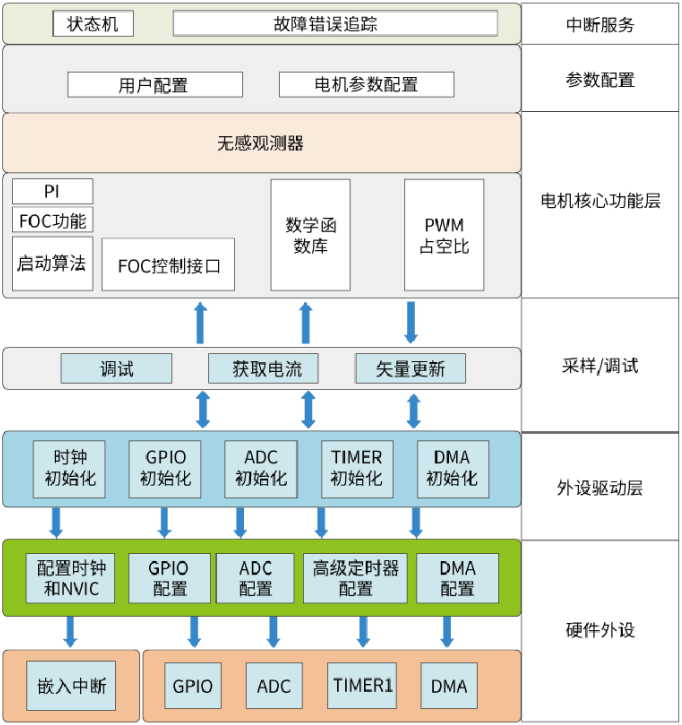

算法库软件架构基于良好的分层方法。分层体系结构是按照下图框架图进行设计的，即将模块分成组。不同的模块或给定层可以很容易地替换，而不影响其他模块的性能和结构完整

• 支持无感有感FOC/方波控制，降低成本；

• 支持单/双电阻电流采样拓扑架构；

• 使用内置硬件乘法器和硬件除法器，高运算速率；

• 转矩波动小，效率高，噪声小，动态响应快，抗干扰能力强，稳定可靠；
